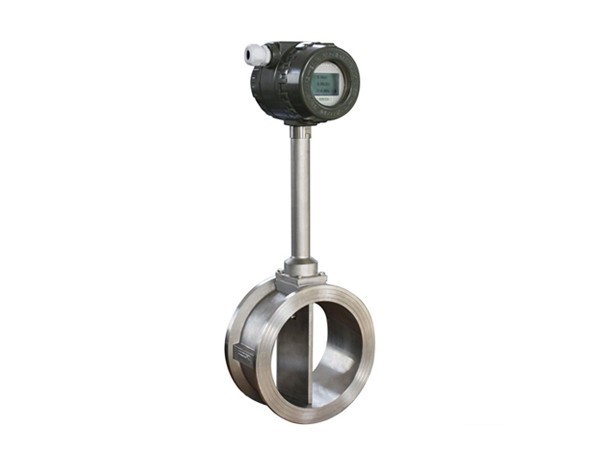

防爆蒸汽渦街流量計介紹

產品細節：

防爆渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。

防爆渦街流量計通過采用自減振差動測量原理的傳感器設計，以及美國TMW公司的信號處理技術，大大提高了儀表的抗振性能和測量范圍，關鍵性能處于L先水平。

工作原理：

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦。

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)

K=3600f/Q(1/m3) 公式(2)

式中：K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

防爆渦街流量計特點

1、無可動部件，長期穩定，結構簡單便于安裝和維護;

2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

3、精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%;

4、測量量程范圍寬，在雷諾數為2*104 ～7*106范圍內，可達1:20;

5、壓損小(約為孔板流量計的1/4～1/2)，屬于節能流量儀表;

6、安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

7、采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

8、采用功耗微處理器技術，1節3V10AH鋰電池可使用5年以上;

9、由軟件對儀表系數非線性進行修正，提高測量精度;

10、采用EEPROM對累積流量進行掉電保護，保護時間大于10年;

廠家價格

貝特公司生產的渦街流量計主要廣泛應用于市政、石油、化工、冶金、制藥、熱電造紙、食品環保以及科研領域，并出口東南亞、南美、歐洲等。貝特公司的誠信、實力和產品質量獲得業界的認可。

如需了解防爆渦街流量計價格，請撥打鄭州方泰業務電話：400-839-1983，在確定您要的產品規格型號，貝特會為您提供的價格明細。

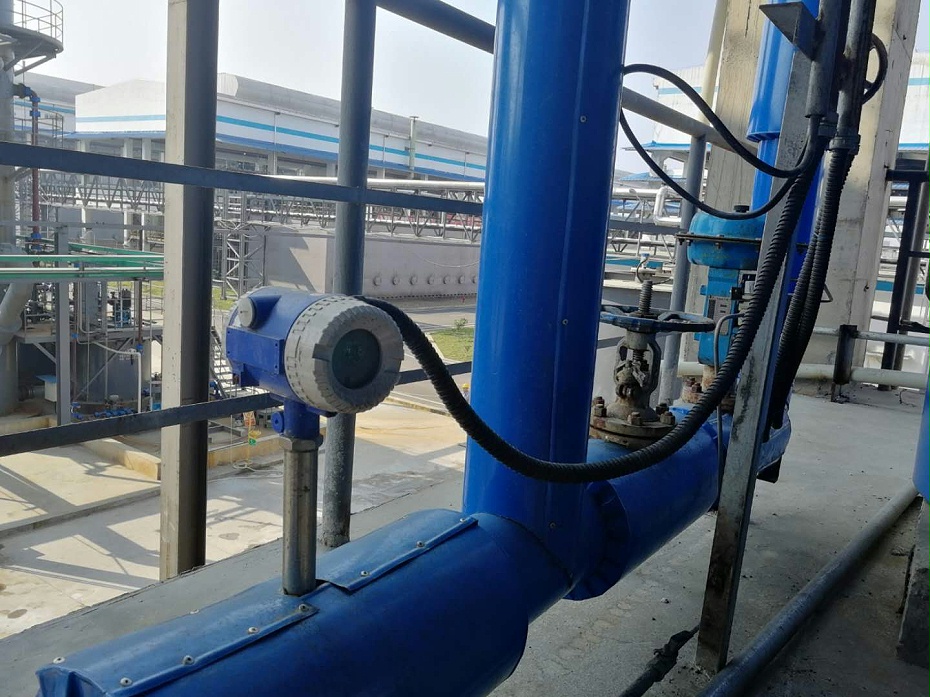

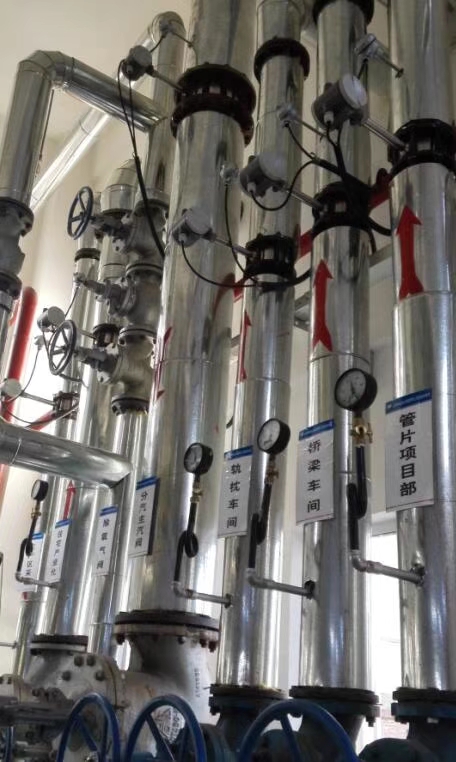

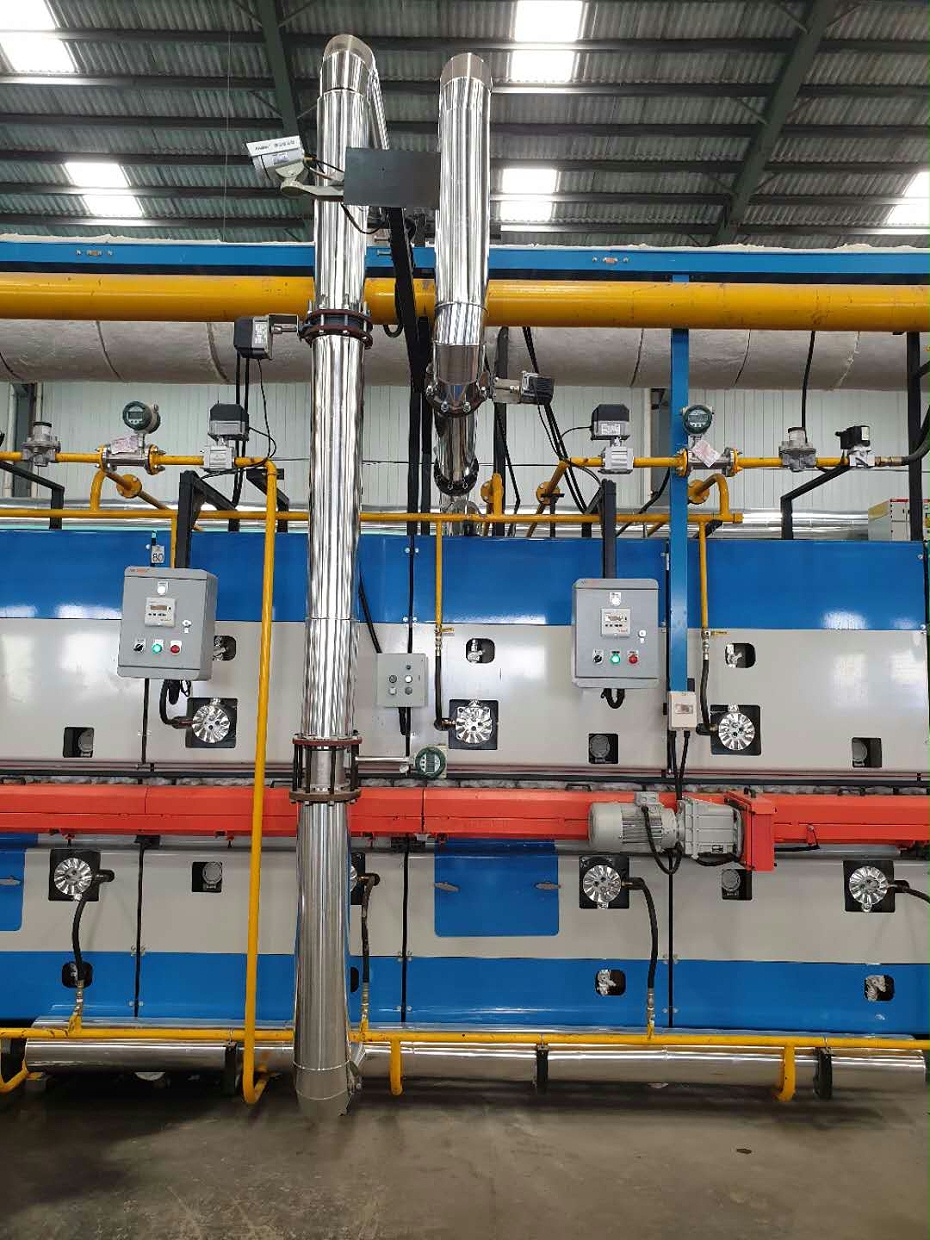

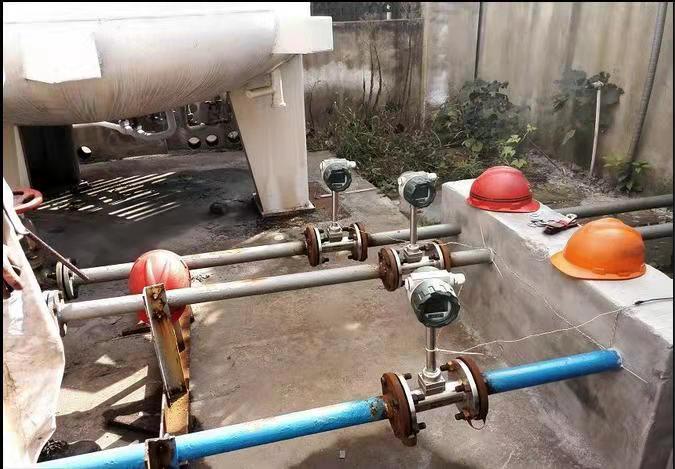

應用場景
