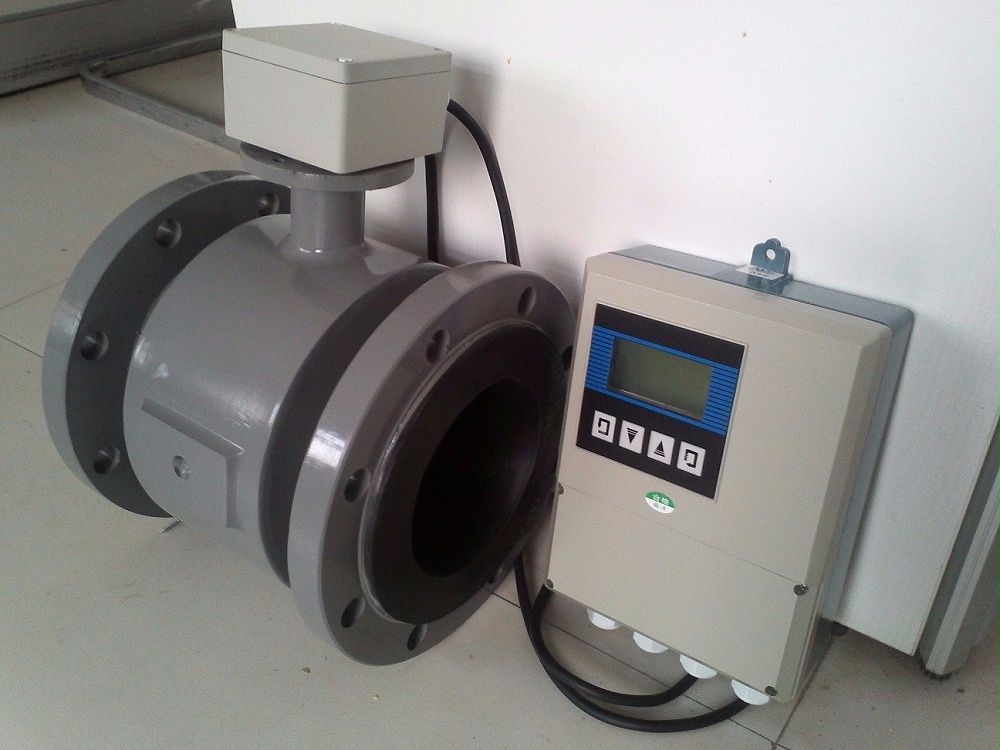

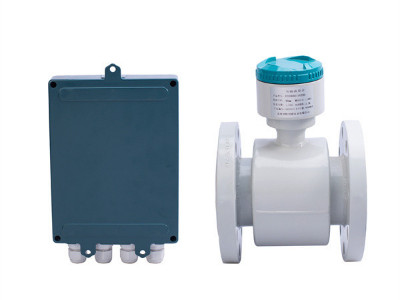

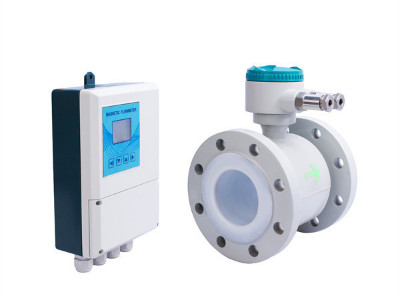

分體式電磁流量計

智能型電磁流量計既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以減少電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有較好的零點穩定性和不受流體噪聲干擾影響。

智能型電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，智能型防腐電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

在線咨詢

全國熱線

400-839-1983

原理結構

貝特-智能儀表直供廠家

智能型電磁流量計測量原理是基于法拉第電磁感應定律，智能型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。智能型防腐電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。被測介質流過管道就切割磁力線，產生感應電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

principle

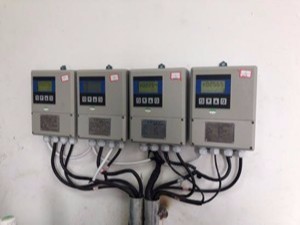

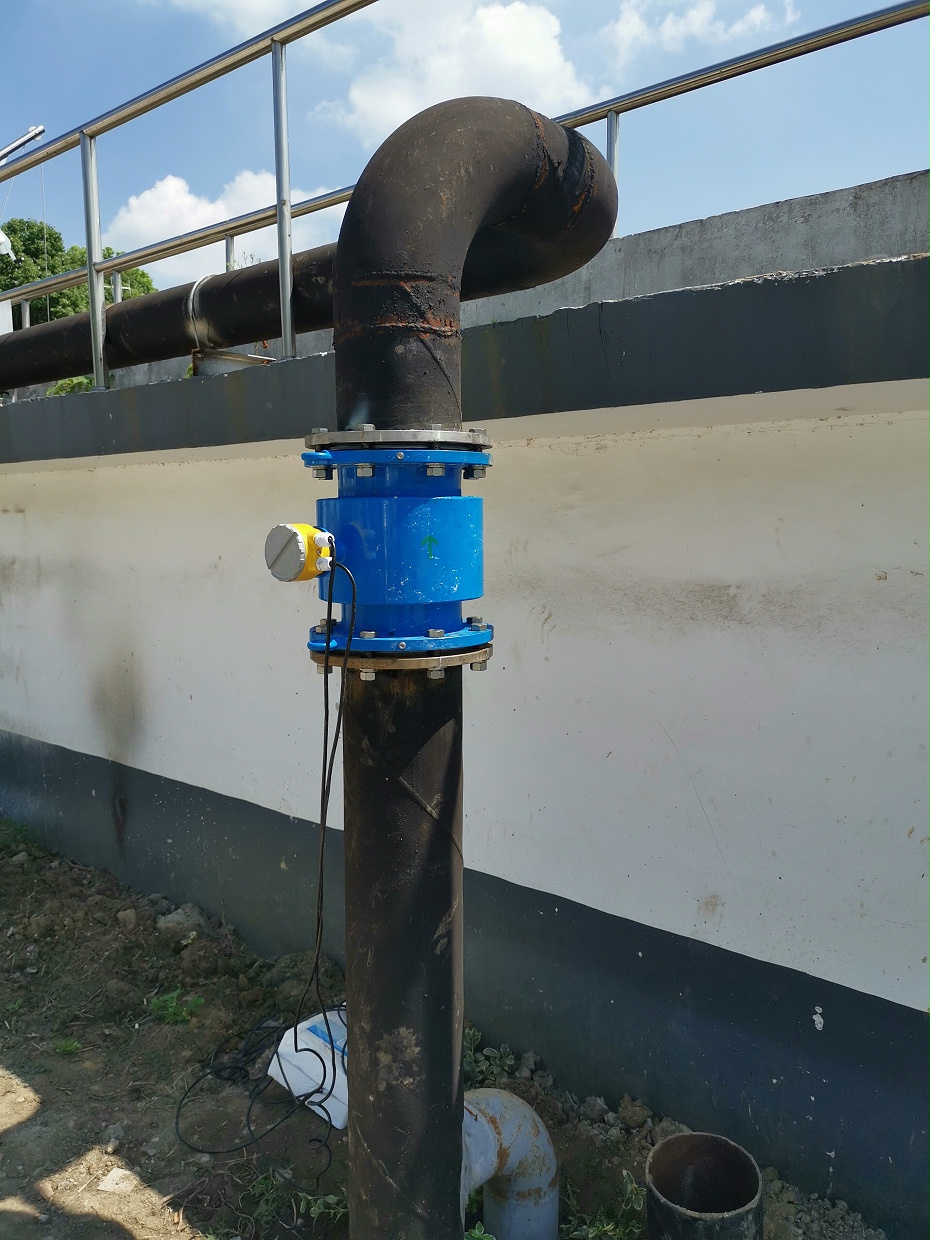

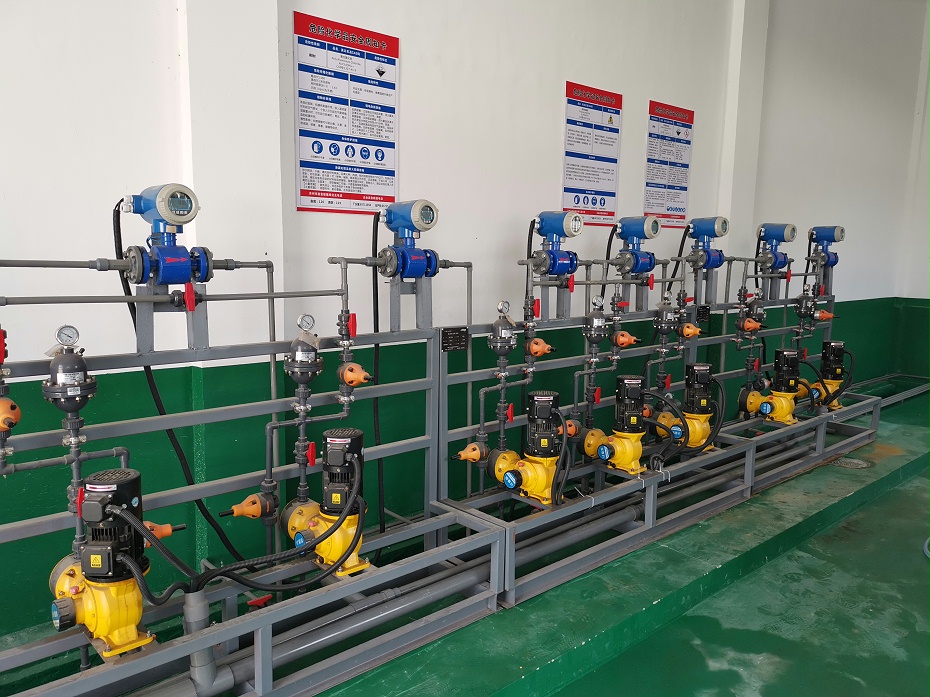

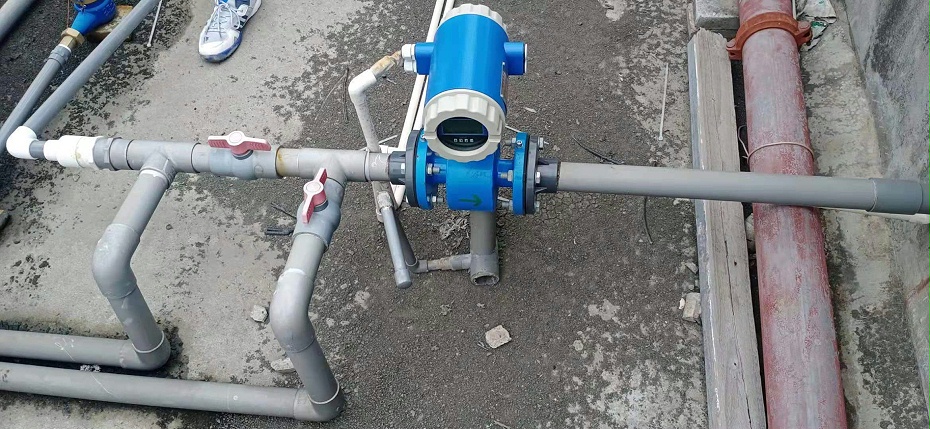

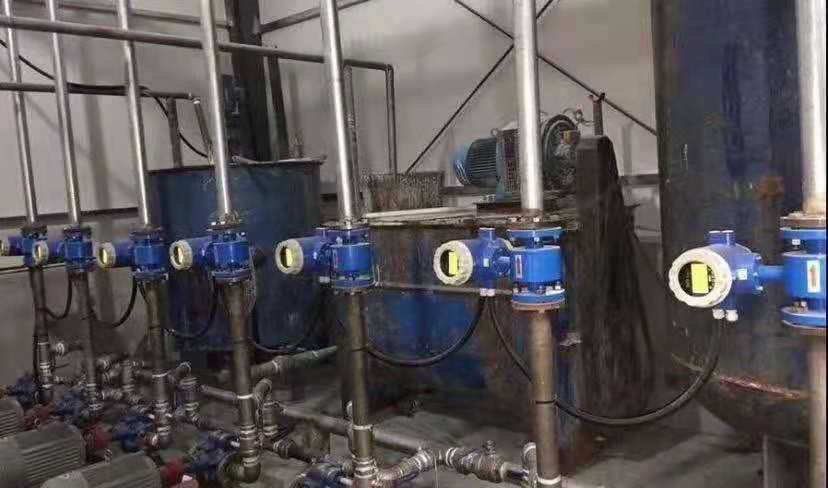

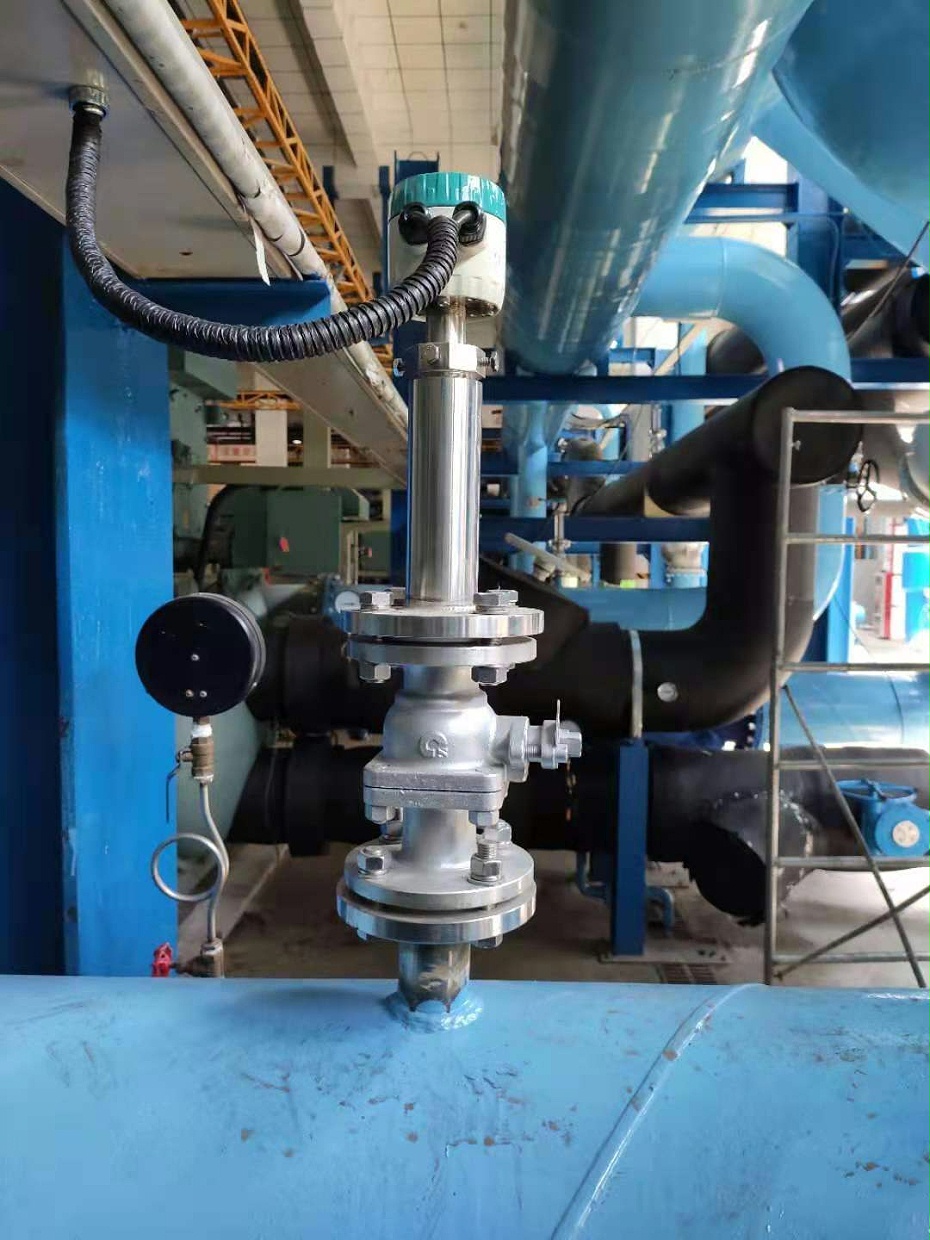

場景應用

4f0eb97fbf3b6b2fd50be35206e518e

5e09164b2676488142d97edb2182a26

28bc52f9afe009d533b3a122f8606e6

a871bc240c19bbf166ac00fd8c516e4

bbc378006329f91d2014866b0be6d99

產品特點

貝特-智能儀表直供廠家

測量不受影響 / Measurement 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
一
無阻礙流動部件 / flow component 測量管內無阻礙流動部件，無壓損，直管段要求較低。
二
系列公稱通徑 / nominal diameter 系列公稱通徑DN15～DN3000，傳感器襯里和電極材料有多種選擇。
三
新穎勵磁方式 / excitation method 轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達1500：1。
四

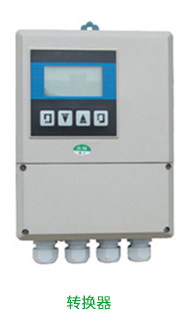

轉換器 / Automatic alarm 轉換器可與傳感器組成一體型或分離型。
五
編程可靠 / programming 轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠。
六
雙向測量系統 / measurement 流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示反流量，并具有多種輸出：電流、脈沖、數字通訊、HART。
七
表面安裝技術 / Surface mounting 轉換器采用表面安裝技術，具有自檢和自診斷功能。
八

技術參數

貝特-智能儀表直供廠家

執行標準

執行標準	JB／T 9248~1999
公稱通徑	10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
上限流速	15m／s
精度	DNl5～DN600	示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s
	DN700~DN3000	示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S
流體電導率	≥5uS／cm
公稱壓力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
環境溫度	傳感器	-25℃- +60℃
	轉換器及一體型	-10℃- +60℃
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯F46、加網PFA
上限流體溫度	一體型	70℃
	分離型	聚氯丁橡膠襯里	80℃；120℃訂貨時注明
		聚氨酯襯里	80℃
		聚四氟乙烯襯里	100℃；150℃訂貨時注明
		聚全氟乙丙烯F46
		加網PFA

結構材料：內襯材料

襯里材料	主要性能	上限介質溫度		適用范圍
		—體型	分離型
聚四氟乙烯（F4）	是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐高流速液氟、液氧、自氧的腐蝕。	70℃	100℃ 150℃ 需特殊訂貨	1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
聚全氟乙丙烯（F46）	同F4，耐磨性、抗負壓能力高于F4。		同上
聚氟合乙烯（Fs）	適用溫度上限較聚四氟乙烯低，但成本也較低。		80℃
聚氯丁橡膠	1、有良好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。		80℃ 120℃ 需特殊訂貨	水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠	1、耐磨性能強。		80℃	中性強磨損的礦漿、煤漿、泥漿
聚氨酯橡膠	2、耐腐蝕性能較差。		80℃	中性強磨損的礦漿、煤漿、泥漿

電極材料

電極材料	耐蝕及耐磨性能
不銹鋼0Crl8Nil2M02Ti	用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
哈氏合金B	對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
鈦	能耐海水、各種氯化物和次氯酸鹽、氧化性酸包括發煙硫酸、有機酸、堿的腐蝕。不耐較純的還原性酸如硫酸、鹽酸的腐蝕，但如酸中含有氧化劑如硝酸、Fc＋＋、Cu＋＋時，則腐蝕大為降低。
鉭	具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質包括沸點的鹽酸、硝酸和l 50℃以下的硫酸的腐蝕。在堿中刁；耐蝕。
鉑／鈦合金	幾乎能耐一切化學介質，但不適用于王水和銨鹽。
不銹鋼涂覆碳化鎢	用于無腐蝕性，強磨損性的介質。
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

參考流量范圍

口徑mm	流量范圍m3/h	口徑mm	流量范圍m3/h
φ10	0.16~2.5	φ400	250～4000
φ15	0.4~6	φ500	400～6000
φ20	0.6～12	φ600	600～10000
φ25	1.0～16	φ700	800～12000
φ32	1.6~25	φ800	1000～16000
φ40	2.5～40	φ900	1200～20000
φ50	4.0～60	φ1000	1600～25000
φ65	6.0～120	φ1200	2500～30000
φ80	10～160	φ1400	3000～50000
φ100	16～250	φ1600	3000～60000
φ125	25~400	φ1800	5000～60000
φ150	40～600	φ2000	6000～100000
φ200	60～1000	φ2200	1367.78～136778.4
φ250	100～1600	φ2400	1627.78～162777.6
φ300	160～2500	φ2600	1910.38～191037.6
φ350	200～3000
