揚塵檢測系統

蘇州貝特智能儀表有限公司MAS-I揚塵噪聲監測系統產品使用手冊版本變更說明版本號編寫時間說明VerV1.02015/6/16MAS-I揚塵噪聲監測系統初版目錄版本變更說明2前言4一、產品概述51.1產品簡介51.2配置參數6二、工作原理71.1粉塵顆粒物激光傳感器工作原理71.2氣體采集81.3氣路設計8三、接線定義與配置方式93.1接線定義93.2......

在線咨詢

全國熱線

400-839-1983

產品概述

產品簡介

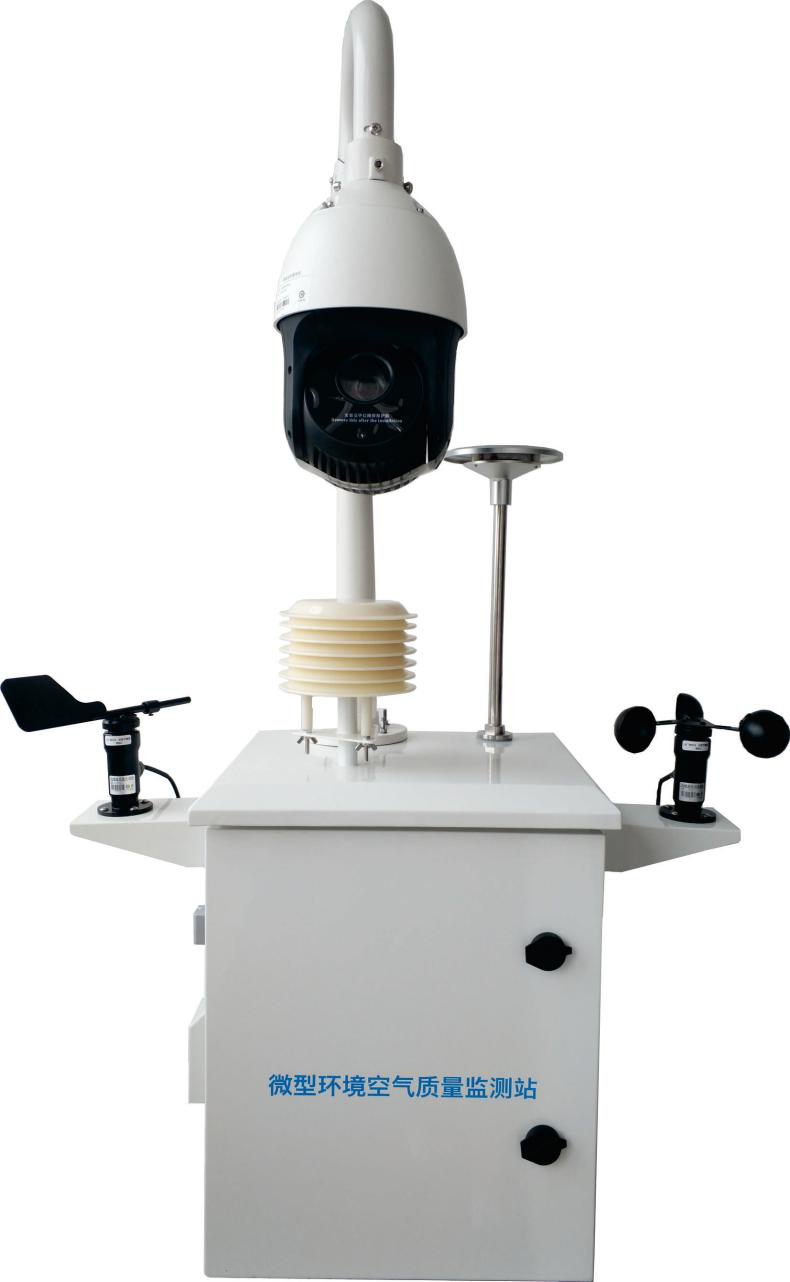

MAS-I揚塵噪聲監測系統是我公司推出的一款用于室外空氣污染物檢測的產品，做到數據實時且準確的同時兼具經濟性。其成本僅相當于通過分析儀構建的傳統型參考站的五分之一到三分之一。與市面上便宜的備選產品相比，MAS-I可以良好地對接網格化平臺的大數據需求，且能根據現場進行校準，確保其具有可追溯性。

用戶可根據自身需求，挑選MAS-I微型環境空氣質量監測站的檢測參數。可選項包括但不限于：標準污染物臭氧（O₃）、二氧化氮（NO₂）、一氧化碳（CO）、二氧化硫（SO₂）、顆粒物（PM_2.5、PM₁₀）；以及噪聲、溫度、濕度、風速、風向、氣壓等氣象參數。

配置參數

監測方法	顆粒物：激光散射法；有害氣體：電化學法
顆粒物參數	PM_1.0、PM_2.5 、PM₁₀、TSP
濃度范圍	0-30（mg/m3）
監測精度	0.1（μg/m3）
流量	1.2L/min ±5%
檢測周期	默認60s（6-999s可調）
溫度	-50-100℃；±0.3℃
濕度	0-100%RH；精度：±3%
氣體參數	CO、SO₂、NO₂、O₃
CO	0-12.5ppm；精度：±5%F.S.
SO₂、NO₂、O₃	0-2ppm；±5%F.S.
風速	0-30m/s；±1m/s.
風向	0-360°
噪音	30-130dB（A）；±3dB
電源	DC12V/AC220V
通訊	4G/以太網
使用環境	-40℃—55℃/0—99%RH
室外防水等級	IP56
重量	18KG
尺寸	1400～1700mm×840mm×500mm

工作原理

粉塵顆粒物傳感器工作原理

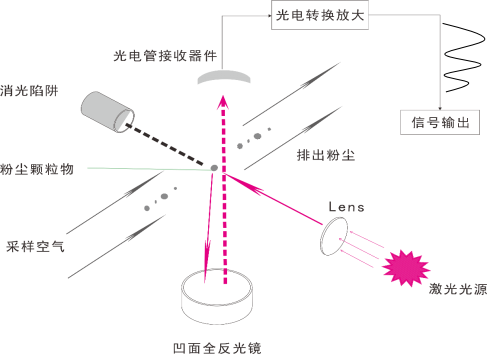

粉塵顆粒物激光傳感器工作原理圖

產品采用光散射原理，如上圖，粉塵顆粒物激光傳感器工作原理圖所示：

激光光源產生光后，經過Lens（透鏡）形成聚焦光束；

采樣空氣垂直進入，與透鏡激光束形成光敏區感應部分；

當空氣中粉塵顆粒物隨氣流進入光敏區時形成散射光線；

散射光線被凹面全反光鏡匯聚，散射成與粒子成一定比例的光通量；

再經過光電管轉換器進行光電轉換、放大及處理后得到被采集粒子濃度當量，從而形成信號輸出。

穿過光敏區感應區域的聚焦激光束會被光源正對面一側的消光陷阱吸收去除。

由采樣空氣及進入的粉塵顆粒物，從指定通道排出。

氣體采集

根據空氣的擴散，利用電化學原理對空氣中存在的CO、SO₂、NO₂、O₃氣體濃度進行監測。

氣路設計

粉塵顆粒物激光傳感器采用鞘氣保護方式，與采樣氣泵之間串連前端過濾器。氣路在采樣泵的出氣端分為二路，一路串連后端過濾器后通入粉塵顆粒物激光傳感器腔體內，通過后端過濾器后的潔凈氣流為傳感器提供保護氣流，另一路直接排出。

接線定義與配置方式

接線定義

通信配置

產品配備計訊公司出品的工業路由器“TR231”，可在官網下載相關使用手冊進行配置。

將TR231路由器LAN口通過網線連接至電腦，或可使用筆記本電腦、手機等移動終端連接路由器的默認WIFI 熱點 top-iot，默認 WIFI密碼：admin123；然后配置網卡 IP 為 192.168.1.100；

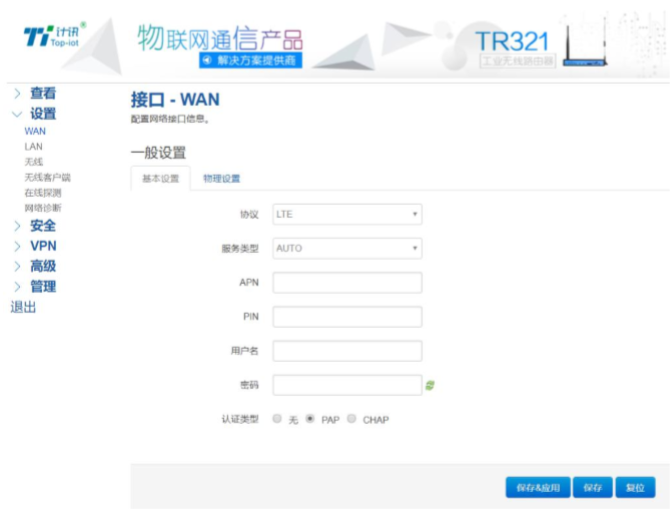

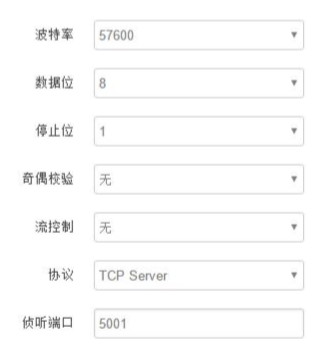

.打開瀏覽器，輸入 192.168.1.1，進入登陸頁面；輸入用戶名 admin，密碼 admin，進入配置頁面，然后點擊“高級”菜單，再選擇“串口應用”；“波特率”和“協議”需要做設置，其中協議選擇Customed TCP，然后填寫服務器地址和服務器端口

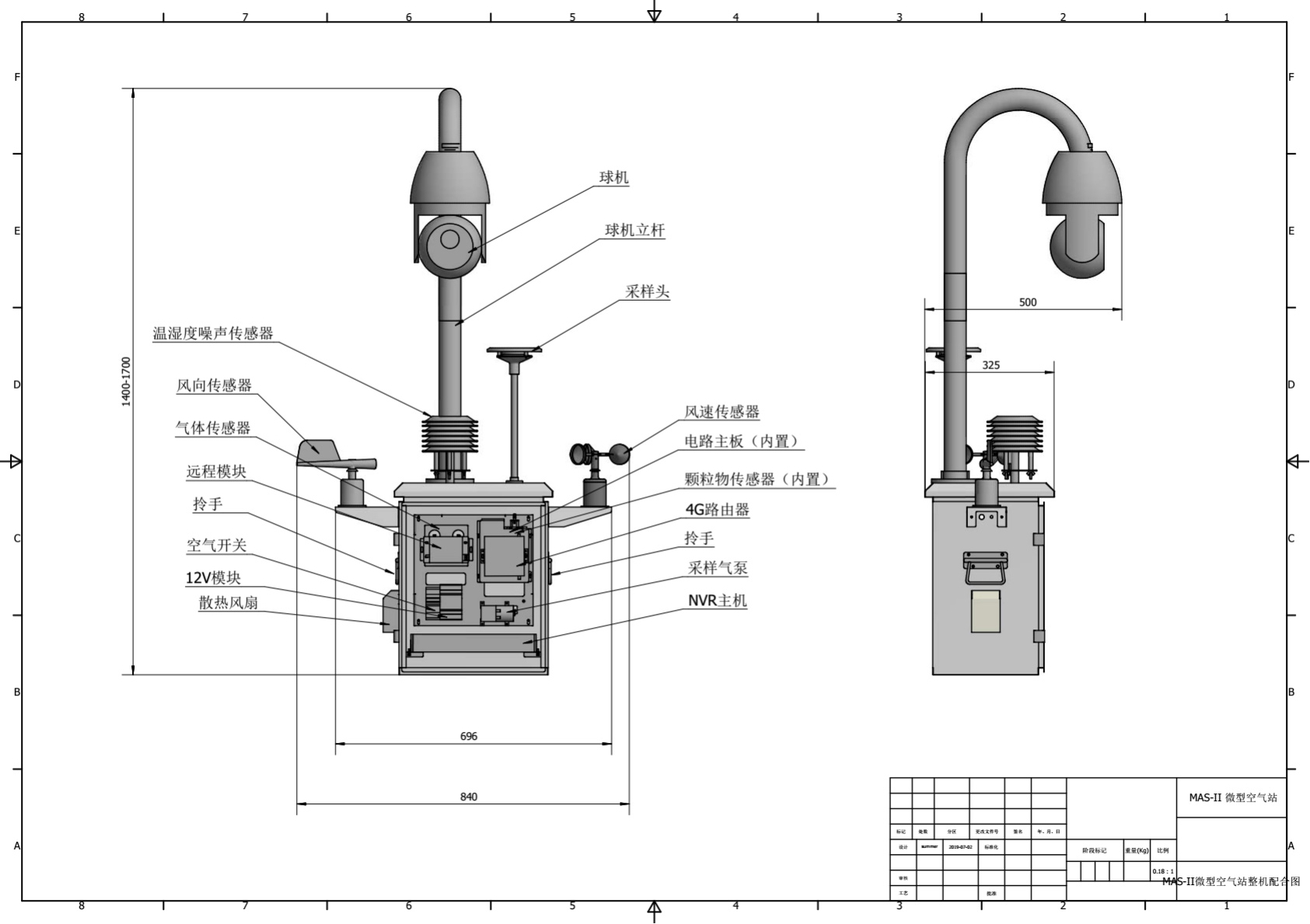

產品結構尺寸

123

設備操作說明

SIM卡安裝說明

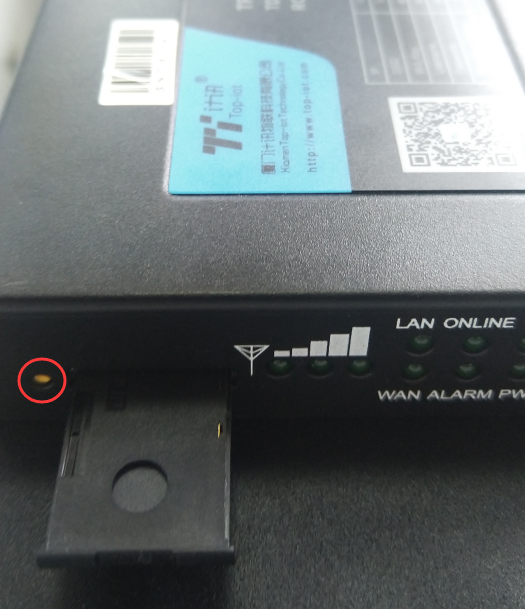

設備運行前，首先用尖狀物體按壓下圖所圈出的沉沒式按鈕，彈出卡套，安裝SIM卡，SIM卡背面朝外，將卡槽從上往下插回卡槽

設備啟動

1 打開機箱；

2 接通電源（交流電220V）；

3 打開設備電源開關（合閘）；

4 設備上電后，泵自動啟動開始采樣，數據自動上傳；

5 查看設備是否正常運行。

設備維護

主機維護

主機是設計為可以長期連續運行，通常不需要特別維護。僅光學元件緩慢污染情況，需要定期清潔處理。

前端過濾器維護

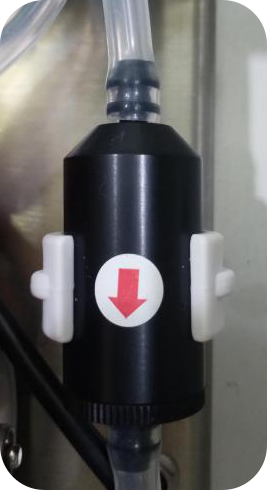

非惡劣環境下設備運行1年以上時，請更換位于機箱右下方的前端過濾器，如右圖所示，請注意氣流方向。

（在特殊天氣或惡劣環境中運行，可提前更換，例如：沙塵暴等）

故障排查

故障情況	原因	排除方法
無數據	信號強度不夠	確保天線連接正常，并查看信號強度指示燈
	通信設置不正確	電腦連接至路由器檢查設置
	未上電	通電
各項參數上傳不正確	各項傳感器損壞	打開箱體更換
各項參數上傳不正確	連接線松動	打開箱體更換
流量數據不正常	氣管連接松動	打開箱體檢查
流量數據不正常	過濾器損壞	打開箱體更換過濾器

安全規范注意事項

為確保設備可靠使用及人員的安全，請在安裝、使用和維護時，遵守以下事項：

1在設備安裝時，應確保電源線中的地線接地良好，并確保設備的輸入電源為交流220V；

2不要將系統設備置于過冷或過熱的地方；

3設備電源在工作時會發熱，因此要保持工作環境的良好通風，以免溫度過高而損壞機器；

4非專業人士未經許可，請不要試圖拆開設備，不要私自維修，以免發生意外事故或加重設備的損壞程度。

其他

1安全運輸

應存放在通風、干燥、無有害氣體的倉庫內，不應和化學藥品、酸堿物質等一同存放。

2安全開箱

收到貨物后，請小心拆開外包裝，注意要輕拿輕放，以免里面的設備受碰撞而破損。開箱后，請對箱內物件是否齊全，請參見物品裝箱清單。

維護保養說明

MAS-II 微型空氣監測站是精細設計和制造的產品，良好的使用環境有利于儀器的維護和延長使用壽命。

保持干燥、潔凈，過大的濕度和灰塵會腐蝕電路板，縮短傳感器的壽命；

禁止敲打、震動、跌落本產品，以免損壞電路板；

禁止使用粗糙的化學品、清潔劑、去污劑清潔儀器，若表面有污物時需在斷電狀態下，用無塵布蘸取75%酒精擦拭干凈即可；

如果儀器不能正常工作，非專業人員禁止打開主機，請立即斷電送至指定的授權服務點或致電售后，由專業人員為您提供幫助服務；

為保證儀器使用安全、可靠，建議每年調校一次，用戶可將儀器返回生產單位進行調校，也可按照生產廠商提供的方法，在符合法定的計量站進行調校。
