產品簡介
系統組成

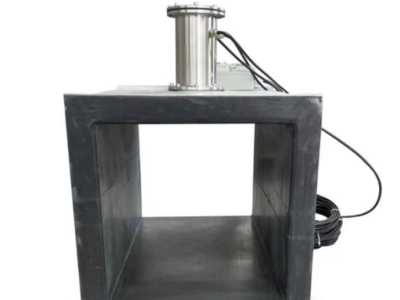

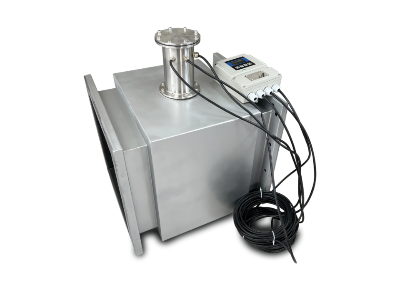

全渠寬明電磁量計是一種運用“速度-面積法”測量原理的測流裝置,由全渠寬
電磁流速傳感器、液位傳感器及智能化轉換器組成,其工作原理是通過全渠寬電磁流
速傳感器測得斷面平均流速,再結合液位計測得的實時水位計算出的斷面面積,斷面
平均流速乘以斷面面積即可得到渠道的流量。可利用不同原理形式的液位計測量斷面
的水位,液位計一般有超聲波液位計、雷達液位計、壓力液位計等。
功能特點
1)測量系統可以實時測量水位、平均流速和累計流量;
2)合理的數學模型加上先進的工藝技術實現對流量的自動跟蹤測量,可以精準
測量不同形式斷面的平均流速;
3)測量范圍廣(0.01-10m/s);
4) 雙向流量測量;
5)測量不受水中漂浮物、泥沙含量、水位變化、溫度的影響;
6)安裝方便,對水流不產生阻力。標準斷面不需要改造即可直接安裝,安裝施
工難度小,費用低;
7)儀表顯示功能:可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量
等;
8)具有數據永久保存功能,可在長期斷電的情況下保存設置參數和流量值;
9)儀表具有標準的 Modbus(RTU)輸出的 485 接口和 4-20mA 模擬量輸出接口。
儀表顯示信息
